Измерение силы тока и напряжения.
|
Амперметр
Из свойств последовательного соединения:
- Подсоединяется последовательно к измеряемому участку.
- Чем меньше собственное сопротивление амперметра, тем меньшую погрешность он вносит.
|
![Амперметр](/public/resize/img/formula/image001_9-112x62.png)
|

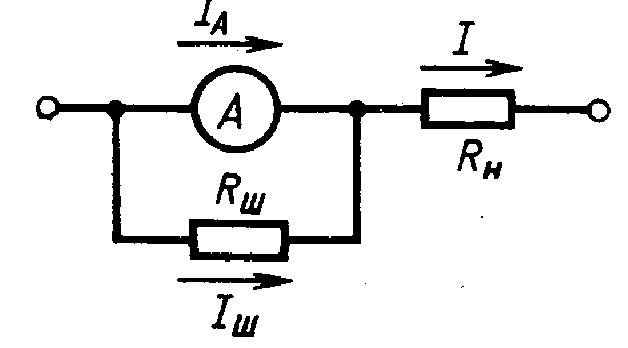

Расширение пределов измерения амперметра. Из свойств параллельного соединения: для изменения пределов измерения в n раз параллельно подсоединяют резистор (шунт).
I = nIa, где I - ток, который необходимо измерить, а Ia - максимальный ток, на который расчитан амперметр.
|
![Расширение пределов измерения амперметра](/public/img/formula/image004_24.gif)
|
I = Ia + Iш ; Т.к. Ua = Uш , то IaRa = (I - Ia)Rш
Следовательно: ![Расширение пределов измерения амперметра](/public/img/formula/image004_24.gif)
|
|
Вольтметр.
Из свойств параллельного соединения:
- Подсоединяется параллельно к измеряемому участку.
- Чем больше собственное сопротивление вольтметра, тем меньшую погрешность он вносит.
|
![Вольтметр](/public/resize/img/formula/image009_13-124x53.png)
|
Из свойств последовательного соединения: для изменения пределов измерения в nраз последовательно подсоединяют резистор (дополнительное сопротивление).
U=nUv, где U - напряжение, которое необходимо измерить, Uv - максимальное напряжение, на которое рассчитан вольтметр.
|
![](/public/img/formula/image008_17.gif)
|

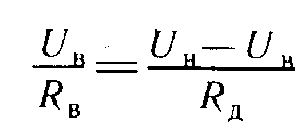

U= Uv + Uд ; Т.к. Iv = Iд, то: ![](/public/resize/img/formula/image009_14-84x36.png)
Следовательно: ![](/public/img/formula/image008_17.gif)
|
![](/public/img/formula/image008_17.gif)
|
Измерение мощности.
|
1. Косвенный метод измерения
Использование амперметра и известного сопротивления:
![Использование амперметра и известного сопротивления](/public/resize/img/formula/image011_9-111x101.png)
|
2.Прямой метод
Измерение ваттметром (шкала проградуирована в ваттах)
![Измерение ваттметром (шкала проградуирована в ваттах)](/public/resize/img/formula/image013_10-146x92.png)
|
Использование амперметра и вольтметра:
![Использование амперметра и вольтметра](/public/resize/img/formula/image015_10-114x90.png)
|
|
