Закон Ома для участка цепи. Закон Джоуля - Ленца. Работа и мощность электрического тока. Виды соединения проводников.

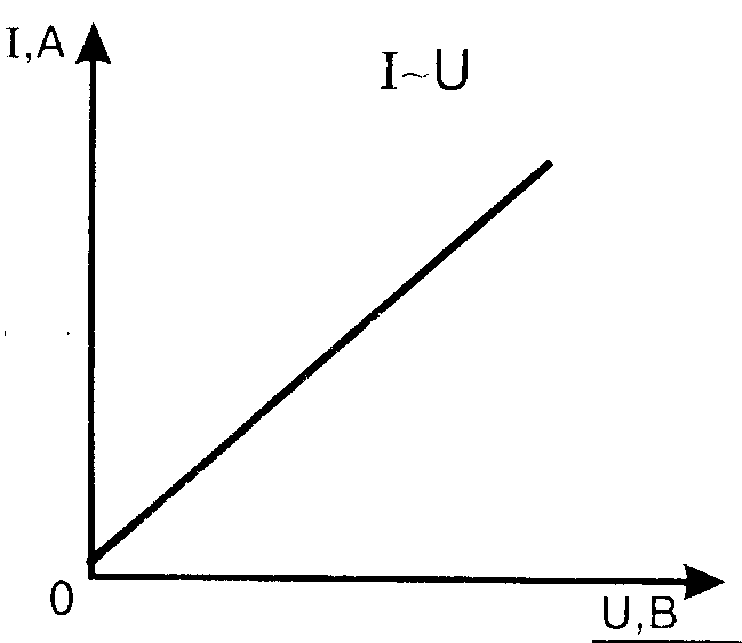

Закон Ома для участка цепи.

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна сопротивлению этого участка.

 Закон Ома для участка цепи

Выполняется для металлов и электролитов.

Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна сопротивлению этого участкаСила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна сопротивлению этого участка

Закон Ома для участка цепи

Закон Джоуля - Ленца.

Дж. Джоуль (1841—1843) Э. X. Ленц (1842—1843) независимо друг от друга экспери­ментально установили

Закон Джоуля - Ленца

В электрической цепи происходит преобразование энергии упорядоченного движения заряженных частиц в тепловую. Согласно з-ну сохранения энергии работа тока равна количеству выделившегося тепла.

В электрической цепи происходит преобразование энергии упорядоченного движения заряженных частиц в тепловую.

Количество теплоты, выделившееся при прохождении электрического тока по проводнику, прямо пропорционально квадрату силы тока, сопротивлению проводника и времени, в течение которого шел ток: Закон Джоуля - Ленца

Закон Джоуля - Ленца

Работа и мощность электрического тока.

Работа электрического тока:     Работа электрического тока

Работа электрического тока

Мощность электрического тока (работа в единицу времени):   Мощность электрического тока

Мощность электрического тока

В электричестве иногда применяется внесистемная единица работы - кВт.ч (киловатт-час).

1 кВт.ч = 3,6.106 Дж.

Виды соединения проводников.

Последовательное соединение.

Последовательное соединение

1. Сила тока во всех последовательно соединенных участках цепи одинакова:

I1=I2=I3=...=In=...

2. Напряжение в цепи, состоящей из нескольких последовательно соединенных участков, равно сумме напряжений на каждом участке:

U=U1+U2+...+Un+...

3. Сопротивление цепи, состоящей из нескольких последовательно соединенных участков, равно сумме сопротивлений каждого участка:

R=R1+R2+...+Rn+...

Если все сопротивления в цепи одинаковы, то:

R=R1. N

При последовательном соединении общее сопротивление увеличивается (больше большего).

Параллельное соединение.

1. Сила тока в неразветвленном участке цепи равна сумме сил токов во всех параллельно соединенных участках.

I=I1+I2+...+In+...

Параллельное соединение

2. Напряжение на всех параллельно соединенных участках цепи одинаково:

U1=U2=U3=...=Un=...

 3. При параллельном соединении проводников проводимости складываются (складываются величины, обратные сопротивлению):

При параллельном соединении проводников проводимости складываются (складываются величины, обратные сопротивлению)

Если все сопротивления в цепи одинаковы, то: При параллельном соединении общее сопротивление уменьшается (меньше меньшего)

При параллельном соединении общее сопротивление уменьшается (меньше меньшего).

4. Работа электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме работ на отдельных участках:

A=A1+A2+...+An+...

т.к.  A=I2Rt=I2(R1+R2+...+Rn+...)t.

5. Мощность электрического тока в цепи, состоящей из последовательно соединенных участков, равна сумме мощностей на отдельных участках:

P=P1+P2+...+Pn+...

6. Т.к. силы тока во всех участках одинаковы, то:       U1:U2:...:Un:...  = R1:R2:...:Rn:...

Для двух резисторов: чем больше сопротивление, тем больше напряжение - чем больше сопротивление, тем больше напряжение.

4. Работа электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме работ на отдельных участках:

A=A1+A2+...+An+...

т.к.     .



5. Мощность электрического тока в цепи, состоящей из параллельно соединенных участков, равна сумме мощностей на отдельных участках:

P=P1+P2+...+Pn+...

6. Т.к. напряжения на всех участках одинаковы, то:

I1R1= I2R2=...= I3R3=...

Для двух резисторов: чем больше сопротивление, тем меньше сила тока - чем больше сопротивление, тем меньше сила тока.
